รายละเอียดสินค้า:
การชำระเงิน:
|
ช่วงแอมแปร์: | 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 75A, 100A | เสาใช้ได้: | 3 เสา 4 เสา |
---|---|---|---|
ใบรับรอง: | CE | วัตถุประสงค์: | เพื่อป้องกันการกระจายกำลัง |
หน่วยเดินทาง: | แม่เหล็กความร้อน | ปัจจุบันได้รับการจัดอันดับ: | คงที่ |
แสงสูง: | Earth Leakage Circuit Breaker,เบรกเกอร์วงจรพักอาศัย |

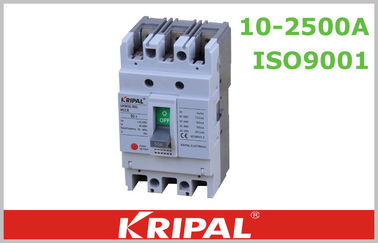

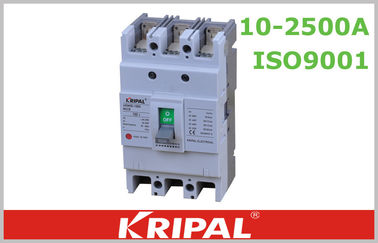

การกระจายกระแสไฟฟ้าเครื่องตัดความร้อนแบบแม่เหล็ก 63A
เบรคเกอร์ตัดวงจรกรณี UKM30 เป็นผลิตภัณฑ์ไฮเทคในศตวรรษที่ 21 โดยมีการออกแบบที่ทันสมัยมีประสิทธิภาพสูงน่าพึงพอใจและมิติที่ละเอียดอ่อน
รายละเอียด:
เบรคเกอร์แบบ Cicuit UKM30 เหมาะสำหรับวงจร AC 50Hz / 60Hz, แรงดันไฟฟ้าสูงสุดที่ AC660V, กระแสไฟฟาที่กำหนดได้ถึง 250A มันมีโครงสร้างปกติประสิทธิภาพที่เชื่อถือได้ความสามารถในการทำลายสูงที่ใช้สำหรับการกระจายอำนาจและการปกป้องวงจรและอุปกรณ์ไฟฟ้า
ป้องกันการโอเวอร์โหลดและลัดวงจร สอดคล้องกับมาตรฐาน IEC 60947-2
ข้อมูลจำเพาะ:
ชนิด | UKM30-63S | UKM30-100S | UKM30-250S | |||
กระแสไฟฟ้าสูงสุดใน (A) | 10,16,20,32,40,50,63 | 16,25,32,40,50, 63,75,100 | 100.125.150.175.200.225.250 | |||
จำนวนขั้ว | 3 | 3 | 4 | 3 | 4 | |
แรงดันไฟฟ้าที่กำหนด Ui (V) | AC690V | AC690V | AC690V | |||
ระยะทางโค้ง (มม.) | ≤50 | ≤50 | ≤50 | |||
ได้รับการจัดอันดับสูงสุดสั้นลัดวงจร capitily Icu / Ics (KA) | AC690V | - | 5/3 | 5/3 | ||
AC400V | 10/5 | 50/35 | 50/35 | |||
AC230V | 25/13 | 100/50 | 100/50 | |||
ประสิทธิภาพการปฏิบัติงาน (ครั้ง) | บน | 6000 | 6000 | 2000 | ||
ปิด | 8500 | 8500 | 7000 | |||
ขนาด (มม.) | 75 | 90 | 120 | 105 | 140 | |
ข | 130 | 155 | 165 | |||
ค | 68 | 68 | 68 | |||
น้ำหนัก (กิโลกรัม) | 0.75 | 1.1 | 1.4 | 1.5 | 1.9 | |
ความถี่การทำงานสูงสุด | 120 | 120 | 120 |
ลักษณะความล่าช้าของเวลาย้อนกลับของเบรกเกอร์สำหรับการกระจาย:
ชื่อของกระแสไฟฟ้าทดสอบ | เวลาของกระแสไฟฟ้าที่ได้รับการจัดอันดับ | (h) เวลาปกติ | สถานะเริ่มต้น | ||
Inm≤40 | 40 <In≤250 | ใน> 250 | |||
กระแสไฟฟ้าที่ไม่สะดุดธรรมดา | 1.05 | ≥1h | ≥2h | ≥2h | หนาว |
กระแสไฟฟ้าสะดุดธรรมดา | 1.3 | <1h | <2h | <2h | ร้อน |
เวลาส่งคืน | 3 | ปัจจุบันของลักษณะย้อนกลับ | ปัจจุบันของลักษณะย้อนกลับ | ปัจจุบันของลักษณะย้อนกลับ | หนาว |
3 | 5s | 8s | 12s | หนาว |
การจัดประเภทของ mccb:

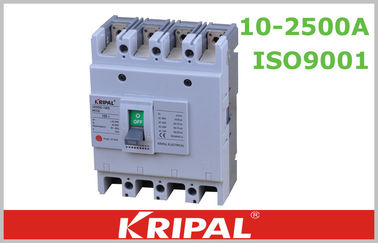

มีการจัดเรียงเป็น 3 ขั้วและ 4 ขั้วตามหมายเลขขั้วของผลิตภัณฑ์ ประเภทของเสากลางของผลิตภัณฑ์สี่ขั้วถูกจัดเรียงเป็นสี่ประเภท:
ประเภท A: ไม่สามารถติดตั้ง N pole กับส่วนประกอบการสะดุดในปัจจุบันและเปิดสวิตช์เสมอไม่สามารถเปิดและปิดได้พร้อมกับขั้วอื่น ๆ อีก 3 ขั้ว
ประเภท B: ไม่สามารถติดตั้งเสา N ได้โดยใช้ชิ้นส่วนที่มีการสะดุดเกินกว่าจะสามารถเปิดและปิดได้พร้อมกับขั้วอื่น ๆ
ประเภท C: เสา N สามารถติดตั้งได้ด้วยส่วนประกอบการสะดุดที่มากกว่าและยังสามารถเปิดและปิดได้พร้อมกับเสาอื่น ๆ อีก 3 ขั้ว
ประเภท D: เสา N ถูกติดตั้งโดยมีส่วนประกอบการสะดุดเกินและเมื่อเปิดสวิตช์ไม่สามารถปิดสวิตช์ร่วมกับขั้วอื่น ๆ ได้
วัตถุประสงค์:
